電子信息半導體石墨
時間：2022-07-28瀏覽次數：4205

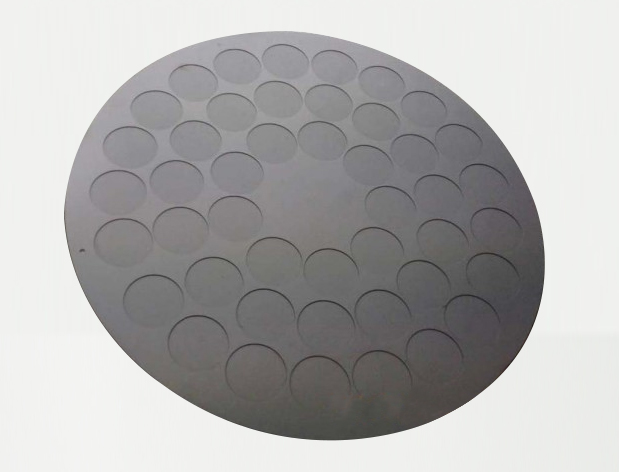

石墨沉積碳化硅基座是在晶圓表面沉積半導體薄膜材料的過程中,用以承載晶圓的部件,主要用于金屬有機物化學氣相沉積(Metal Organic Chemical Vapor Phase Deposition,簡稱MOCVD)設備中。該產品的基體材料為高純石墨,表面有一層厚度約110μm±15μm的致密碳化硅膜層,該膜層通過化學氣相沉積(Chemical Vapor Phase Deposition,CVD)工藝獲得,其作用是避免在高溫條件下因石墨基體放氣而造成對晶圓的污染,并提高石墨基體的抗熱震性、抗氧化性、機械強度和抗化學氣體腐蝕性。本研究采用選用了一種高致密度、高純石墨作為基體,其熱膨脹系數接近碳化硅;采用一甲基三氯硅烷(CH3Si Cl3,簡稱MTS)為氣源,H2為載氣,在一定爐壓、溫度等工藝參數條件下,在石墨基體表面生成了高純、致密均勻、無缺陷的碳化硅膜層,并對膜層的微觀結構、化學成分和膜層質量進行了觀察、分析和評價。
應用于半導體、集成電路、平板薄膜顯示、LED芯片、光伏太陽能、光學光通信、光磁存儲、電子封裝、電動新能源、Low-E玻璃、裝飾鍍膜、工具鍍膜等領域。
